由于產品結構的限制，在制作PCBA板時為減少電路的良好連性。會選擇軟硬結合PCB板。

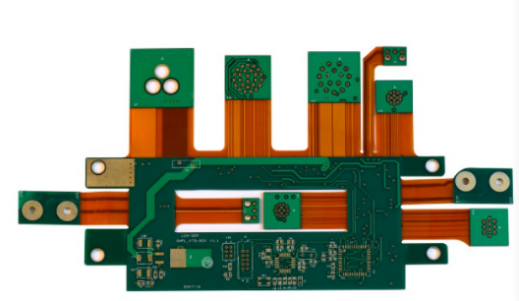

       指FPC軟板與FR4硬板結合在同一塊電路中叫軟硬結合板。在PCB Layout設計方面，軟板設計和硬板設計有很大區別。

       在此分亨關于軟硬結合板在設計需注意的一些相關知識。

《一》撓性區線路設計要求:

1.線路的粗線細線之間多采用淚滴形，防止線路突然的擴大和縮小。

2.采用R角,避免走90度角。

《二》在符合電氣要求的情況下。焊盤需要取最大，焊盤與走線連接處的過渡線要避免走90直角，需采用R角，在獨立的焊盤增加盤趾來加強支撐作用。

《三》可靠性:盡可能添增加銅博來設計，無用區盡可能增加多些的實心銅博。

《四》覆蓋膜窗口設計

1.增加機器定位孔，如MARK，提高對位精度。

2.窗口設計需要考慮流膠的范圍，通常開窗需要大于原設計,具體尺寸要由ME提供設計標準。

3.小地區而間距小又密集處的開窗可采用特殊的模具設計：比如（旋轉沖、跳沖）等。

《五》相接區的設計

1.線路的平緩過渡，線路的方向應與彎曲的方向垂直；

2.導線要均勻分布在整個彎曲區內；

3.導線寬度在整個彎曲區內應達到最大化，過渡區盡可能不要采用PTH設計；

《六》在有air-gap設計要求時注意

1.需彎折處不能有過孔。

2.線路時追加兩邊需要增加保護銅線。

3.線路走時連接部分需要設計成弧線走線。

4.在不影響裝配的情況下，彎折的區域越大越好。
