軟硬結合線路板是由軟板材料聚酰亞胺（PI）和硬板材料FR4壓合在一起制作而成，是集軟板和硬板為一體的特殊PCB線路板，

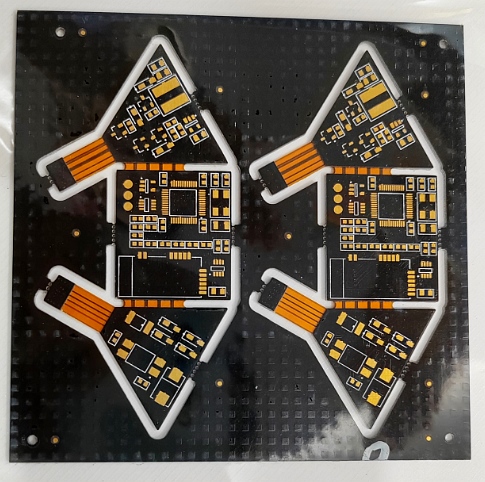

圖中產品為6層軟硬結合板（通孔板）

成品板尺寸:65*145mm

板材結構：L1-L2(硬板PCB)+L3-L4(軟板)+L5-L6(硬板PCB)

完成銅厚：軟板部分：18um, 硬板部分：外層：35um，內層：18um

完成板厚：硬板部分：1.00mm+/-0.10mm, 軟板部分：0.18mm+/-0.03mm

孔徑大小：通孔直徑0.20mm

表面處理：沉金2u”

阻焊顏色：黑色

字符顏色：白色

應用領域：音響

疊構如下：

   壓合指示  六層軟硬結合線路板     厚度(mm)

L1                    HOZ電鍍至1OZ                               0.035

                         FR4 PP：                                          0.250

L2                     硬板銅箔                                         0.018

                         PP膠                                                  0.080

                         覆蓋膜PI                                          0.025

                         覆蓋膜AD                                        0.025

              L3                    軟板銅箔                                         0.018

                                       軟板PI                                              0.050

              L4                    軟板銅箔                                         0.018

                                      覆蓋膜AD                                        0.025

                                      覆蓋膜PI                                          0.025

                                       PP膠                                                 0.080

               L5                   硬板銅箔                                         0.018

                                        FR4 PP：                                        0.250

               L6                    HOZ電鍍至1OZ                             0.035

 硬板壓合理論厚度：0.96mm+/-0.08mm

 硬板成品板厚：1.00mm+/-0.10mm

 軟板壓合理論厚度：0.18mm+/-0.03mm

 軟板成品厚度：0.18mm+/-0.03mm
