FPC軟板是以聚酯薄膜或聚酰亞胺為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。其以質量輕、厚度薄、可自由彎曲折疊等優良特性而備受歡迎。

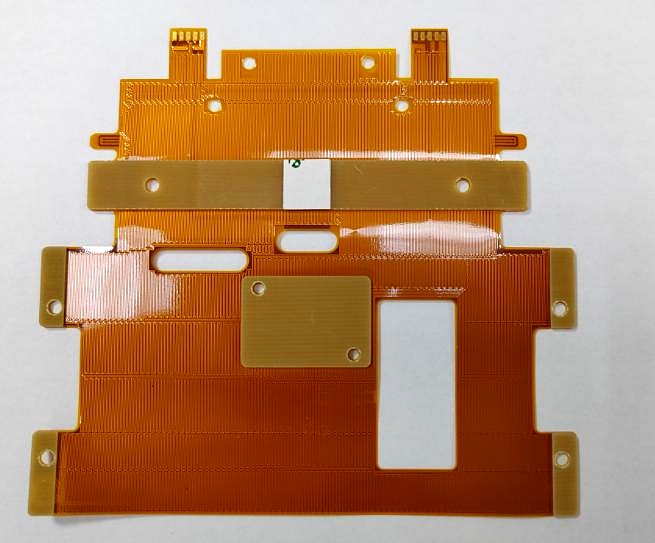

圖中產品為雙面FPC軟板+FR4補強+3M膠紙，此產品應用于刷卡機領域，主要起屏蔽作用。

基本參數如下：

2層軟板+0.6mmFR-4補強*6+3M膠（3M9077）

材料：生益18/25/18雙面無膠ED基材+12.5/25黃色覆蓋膜

表面處理：ENIG 0.05umAu

軟板厚度=0.17+/-0.03mm

單支尺寸：95*87.04mm

線寬/線距：5/5mil,迷宮回形線路

具體疊構如下：

FPC軟板厚度：170+/-30um

FPC軟板+FR4補強厚度：800+/-80um

3M膠+FPC軟板+FR4補強厚度：850+/-90um

此類FPC軟板的生產難度在于整板的迷宮回形線路，生產時容易因短路而報廢。

FR4補強比較多，有6處，生產中容易出現少補強，補強偏移等問題,在生產這類FPC軟板時，也是品質管控的一個重點項。
