產品內容介紹
HDI PCB線路板是一種高精密印制線路板。因結構空間有限，線路板面布局空間不夠，又需實現強大的功能，從而出現了HDI設計。HDI PCB線路板被廣泛應用于航空，汽車，醫療，通訊，消費類產品等領域。

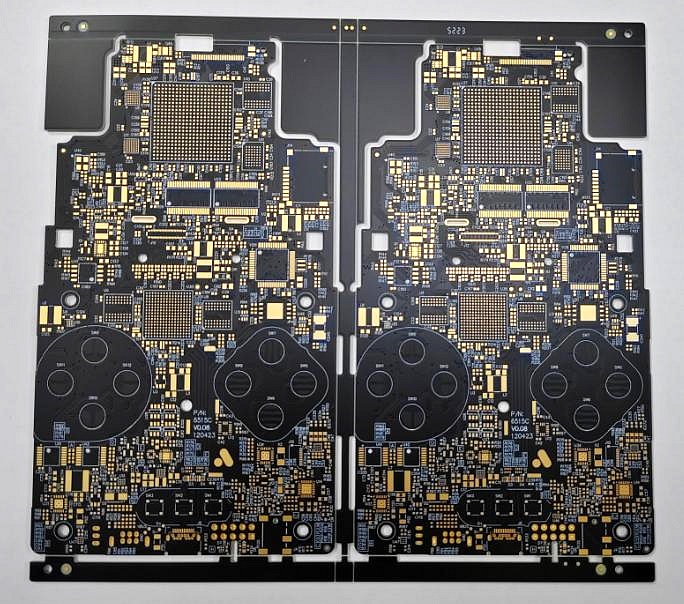

本產品為6層二階HDI PCB線路板，此資料中孔型結構為L1-L2層盲孔，L1-L3層盲孔，L1-L6層通孔，L1-L3層盲孔在制作時會分解成L1-L2層盲孔和L2-L3層盲孔.本產品具體結構如下：
| 壓合指示 | 六層HDI PCB線路板 | 厚度(mm) |
| L1 | 0.33OZ電鍍至1OZ | 0.035 |
| 介質厚度 | S1000HB PP1080H RC70% | 0.074 |
| L2 | 0.33OZ電鍍至1OZ | 0.035 |
| 介質厚度 | S1000HB PP1080H RC70% | 0.064 |
| L3 | 1OZ | 0.035 |
| 基板 | CORE S1000H | 0.46 |
| L4 | 1OZ | 0.035 |
| 介質厚度 | S1000HB PP1080H RC70% | 0.064 |
| L5 | 0.33OZ電鍍至1OZ | 0.035 |
| 介質厚度 | S1000HB PP1080H RC70% | 0.074 |
| L6 | 0.33OZ電鍍至1OZ | 0.035 |
成品厚度：1.00+/-0.10mm(包含阻焊厚度）
此產品基本參數如下：
層數：6L (二階HDI）
材料：生益FR4 Tg150
板厚：1.0mm
銅厚：1/1/1/1/1/1oz
阻焊：啞黑色
字符：白色
表面：沉金2u"，鎳厚3-6um
出貨尺寸：158.25*170.97mm/2up
