1.產品規格

1.1外觀材質：黑色 ABS材料

1.2外型尺寸： 72mm(長)* 72mm(寬)*22mm（高）

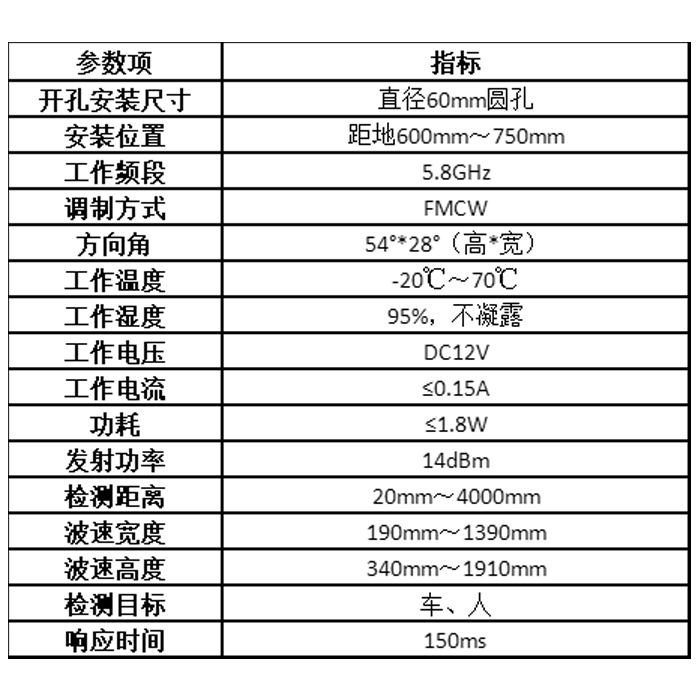

2.產品參數表

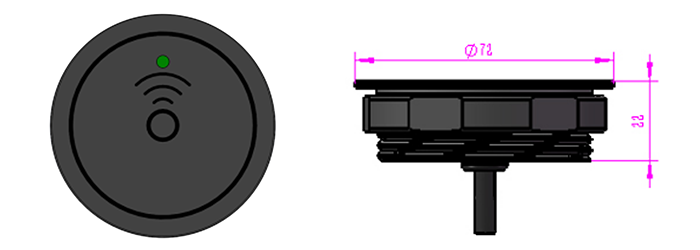

附1：微波探測器規格尺寸

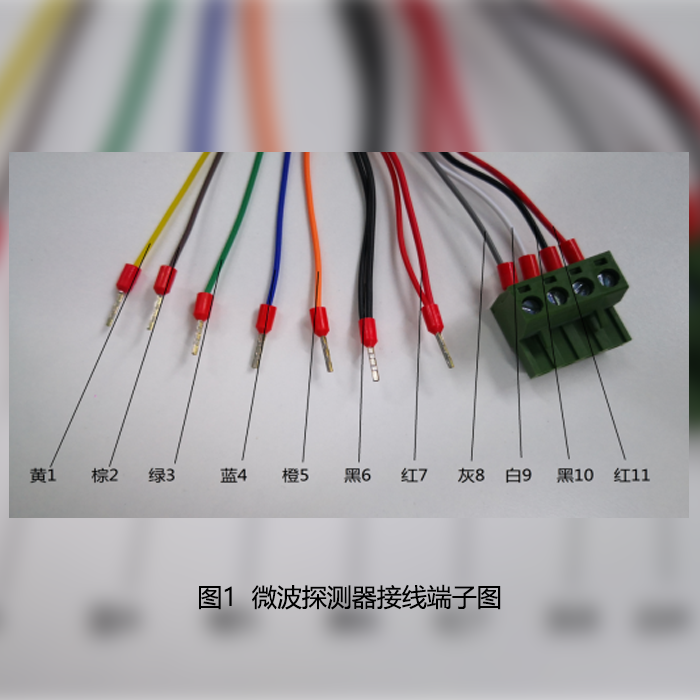

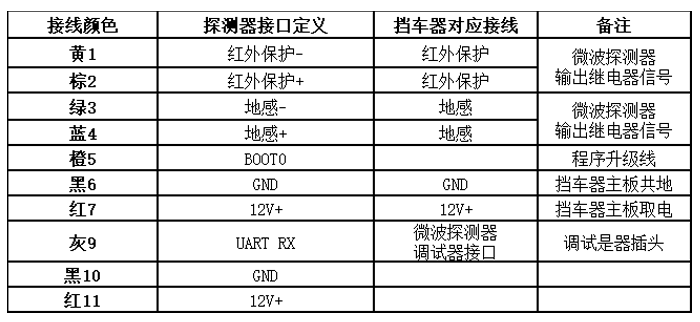

4.接口定義

5.設備安裝

5.1安裝規格

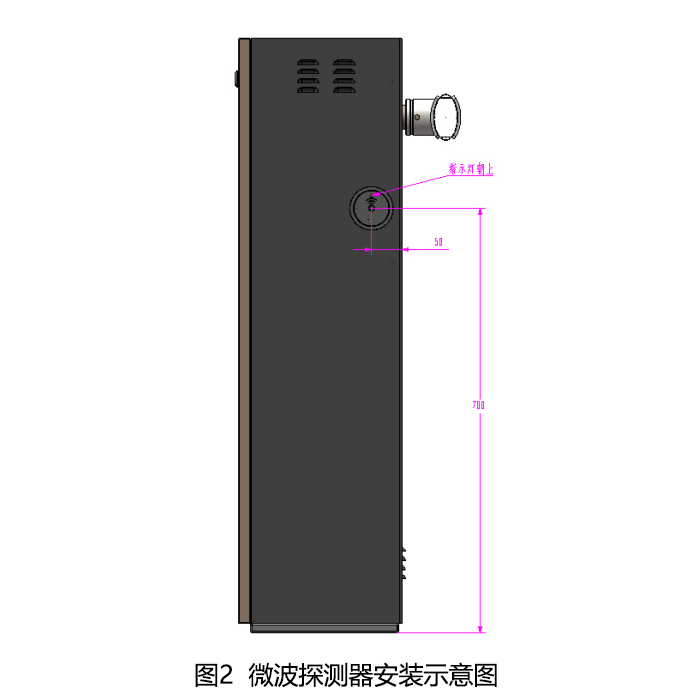

       微波探測器搭配道閘安裝高度距地550mm-750mm，微波探測器距道閘邊（靠近閘桿越近越好）指示燈朝上。

6.微波探測器調試

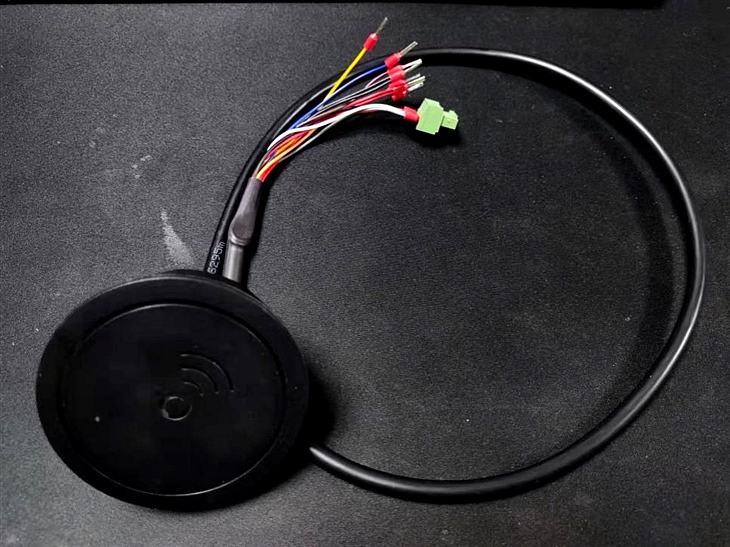

6.1微波探測器外觀

6.2微波探測器調試器使用準備

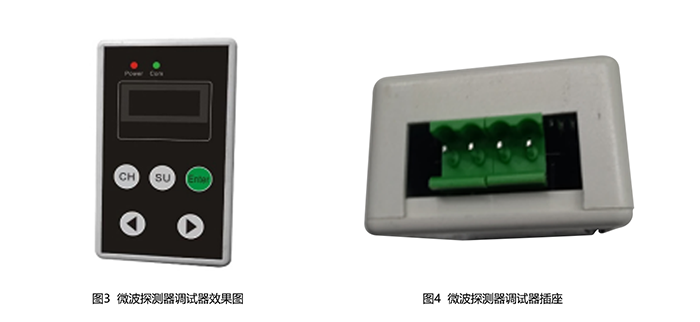

    微波探測器接入12V DC電源,然后微波探測器調試插頭接入微波探測器調試器插座，完成準備工作；

注意：檢查微波探測器，確保微波探測器通電（沒有通電不能插入調試器）

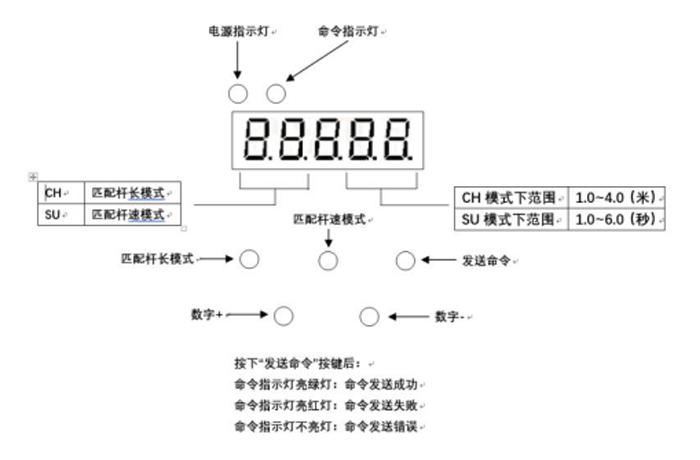

6.3微波探測器調試器功能控制

7.使用說明

7.1請嚴格按產品使用手冊圖表中所標示的，對應輸入電壓，輸出電壓、電  流等參數范圍內正常使用。當超過標示的最大值后，產品的可靠性會降  低，并會造成電路永久性損壞，而導致產品功能失效。

7.2為了避免損壞電路，應小心操作。在存儲，處理，裝配和測試的所有階  段都應采取ESD靜電防護措施。

7.3產品出廠前，天線發射頻率，均已校正調好，無需進行再調整。

8.外殼安裝方式與材料選擇

在安裝時，傳感器外殼不能采用金屬材料或金屬層，可采用非含碳的塑料材料或塑料泡沫。

正確方法：

一、外殼采用塑料材料（ABS,PVC等）時，須正確估算出外殼的厚度和空間，  并采取不直接與雷達天線結構接觸的方式來包裹天線。

二、外殼采用泡沫材料（如 Stypopor 或相似材料）時，應保證材料的相對  介電常數接近于1。

錯誤方法：

一、用金屬箔或部分金屬部件來包裹天線。

二、用任何種類的油漆噴灑天線結構面。

三、用CFK薄片（可導電）包裹天線。

四、塑料材料與腐蝕天線結構直接接觸（對貼片的共振頻率有較高的介電常  數影響）。

外殼推薦尺寸：

       對于24GHz雷達，根據經驗，外殼可以采用厚度約3mm的塑料材料，并與雷達天線表面保持3~6mm距離。

       如果采用更厚的塑料材料，必須要考慮插入損耗的增加；同時，過厚的外殼可能對天線方向角度及感應距離產生影響。

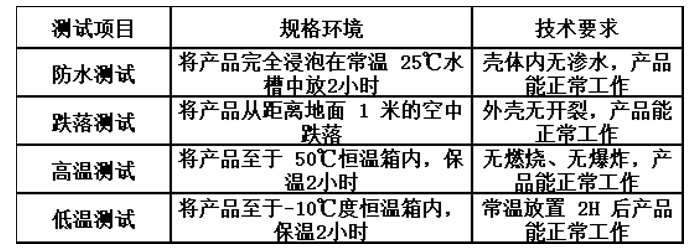

9.環境適應性能

10.安全性能

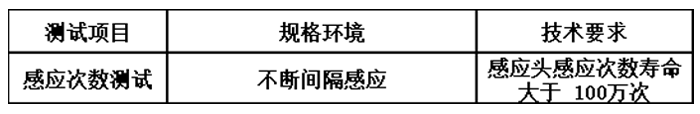

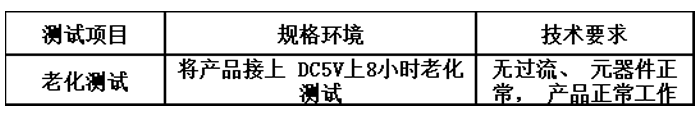

11.其他測試
