參數規格：

層數：2層

板厚：0.78 mm

尺寸：580 * 100 mm

表面處理：無鉛噴錫

完成銅厚：1 OZ

最小孔徑： 0.7 mm

所用板材：Taconic 泰康利TLX-9

       泰康利(Taconic)板材原產美國，屬于特種PCB線路板板材之一。該板材的特性為重量較輕，防水防火性能好，耐熱性及強度較高，另外還具有較為特色的不粘性。

       作為一種高頻高速板材，泰康利的介電常數值范圍廣，可以達到從2.10到10.0，它的介電損耗相對較低，因為這一優勢其在天線領域應用比較廣泛。TACONIC板材是一種高性能的絕緣材料，可用于定位系統，天線系統，雷達系統以及各功率放大器等領域。

       泰康利有許多不同型號的板材，例如TLX系列，TLY系列，LCAM系列，RF系列等。每一種系列的特點和參數均有不同之處，因此用途也會有所不同。

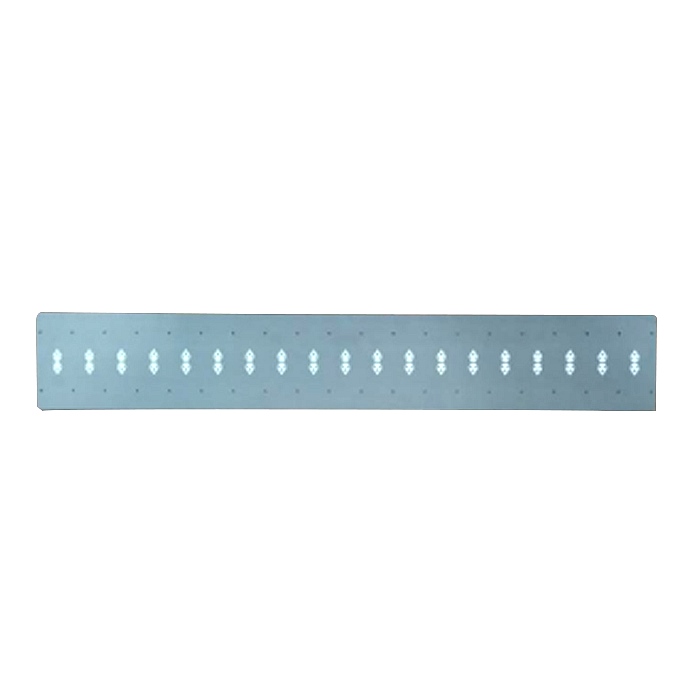

       如圖所示的PCB線路板，隸屬于TLX系列，該系列的板材介電常數在2.40--2.65之間，其優良的互調特性以及較為穩定的介電常數使得它廣泛應用于通信設備的各個部分，如功分網絡和濾波器等。
